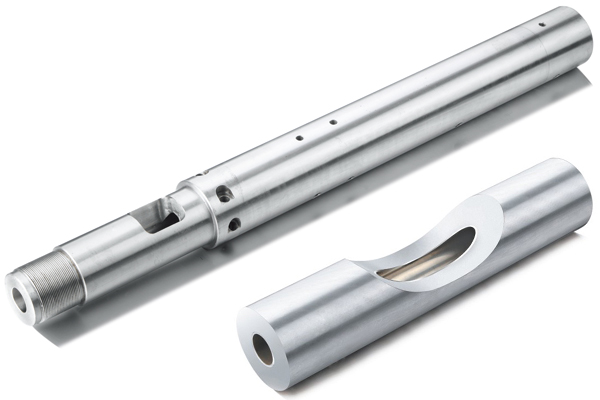

Биметаллический ствол

Центробежное литье или роторное литье - это метод литья, который обычно используется для литья тонкостенных цилиндров. Он в основном используется для производства осесимметричных заготовок стандартных размеров для дальнейшей обработки, а не фасонных деталей, адаптированных к конкретному конечному использованию.

Преимущества

Путем литья и спекания порошка высококачественного сплава на внутренней поверхности цилиндра толщиной 1,5–2,0 мм винты могут получить более высокие характеристики как с точки зрения износостойкости, так и устойчивости к коррозии.

Заявление

Пластмассы общего назначения и инженерные пластмассы с наполнением из стекловолокна менее 70%. 3

Описание
Обратная связь

Технические параметры

наименование товара	Биметаллический ствол
Материал	JYN3 Сплав серии JYK
Подходящая машина	Инжекция / Экструзия / Выдувание
Доступный размер	Φ <500 мм, L <8000 мм
Метод обработки	Центробежное литье
Твердость поверхности	52-62 HRC
Шероховатость поверхности
Прямолинейность винта	<0,02 мм / м

Сплав серии JYK

На данном этапе у нас есть сплавы JYK-1, JYK-2 и JYK-3, а также средства обработки для борьбы с износом.

ТИП	СОСТАВНЫЕ ЧАСТИ	ЖЕСТКОСТЬ (HRC)	АБРАЗИВНАЯ УСТОЙЧИВОСТЬ	КОРРОЗИЯ СОПРОТИВЛЕНИЕ	ПРИЛОЖЕНИЯ
JYK-1, C	Fe, Cr, Ni	56–60	Икс	Икс	Переработка и инженерные пластмассы, армированные добавки менее 20%.
JYK-2, B	Ni, W, Cr	58 - 62	хх	XX	Умеренно агрессивные, усиленные присадки менее 35%
JYK-3, D	Ni, W, Cr	60–64	XXX	XX	Пластмассы с высокой абразивностью и умеренной коррозией

Пригодность: от (x хорошо) до (xxx отлично).

ТИП	ИНГРЕДИЕНТЫ (ВЕС%)
ТИП	Cr	C	Fe	B	Si	W	Mn	Ni	Другие
JYK-1, C	8	1.2	Бал	4.3	4	/	0.65	10.8	<1.0
JYK-2, B	8	1.4	5	4	3.3	16.5	0.5	Бал	<1.0
JYK-3, D	8	1.4	5 ^	4	3.3	40 *	0.5	Бал	<1.0

* Самый высокий состав карбида вольфрама может доходить до 45%, что позволяет стволам иметь износостойкость в 5 раз по сравнению с обычными биметаллическими стволами и до 60% наполнения из стекловолокна в общих и технических пластмассах.
